3DCGアニメーションにおいて、レンダリング時間を劇的に節約しつつ、映像のクオリティを格段に引き上げてくれるのが「Motion Blur（モーションブラー）」です。
3D上で直接モーションブラーをレンダリングすると、膨大な計算時間がかかってしまいます。
ですが、あらかじめ「Motion Vector（モーションベクトル）」をAOVとして出力しておけば、コンポジット（DaVinci Resolve FusionやAfter Effectsなど）の段階で、一瞬でキレイなモーションブラーを後乗せ・調整することができます。
今回は、MayaのArnoldからコンポ用に正しいMotion Vectorを出力するための最新の推奨設定を、アニメーターの現場目線で分かりやすく解説します！
最新のACEScg環境に対応した一括出力の手順については、以下の基礎編の記事をご覧ください。
なぜMotion Vectorを「別枠」で出力するのか？
コンポジットのワークフローにおいて、Motion VectorはDiffuseやZ-depthなどのパスとは目的や出力するタイミングが大きく異なります。
Motion Vectorを「別枠」で出力する理由
- 必要な時だけ出力すればいい： 静止画のルック開発（LookDev）段階では不要で、「キャラクターやカメラが動くアニメーションのレンダリング」の時にだけ追加でONにします。
- データ容量の節約： モーションベクトルはフレーム間のピクセル移動量という特殊な数値データを持つため、毎回マルチパートEXRに含めてしまうと、使わないカットでも容量を大きく圧迫してしまいます。
最新のMotion Vector設定手順（Render Settings）
Render Settings（レンダー設定）を開き、現代のアニメーションシーンに合わせた最適な設定を仕込んでいきましょう。
- Render Settings の Arnold Renderer タブ ＞ Motion Blur セクションを開きます。
- Enable にチェックを入れて、モーションブラーの計算を有効にします。
- Deformation に「チェックを入れます（ON）」。
- Instantaneous Shutter に「チェックを入れます（ON）」。
なぜ「Deformation」をONにするのか？
古い解説記事などでは「メモリ節約やレンダリング高速化のためにDeformationを外す」と推奨されていることがありましたが、現在はONにするのが基本です。
アニメーションの現場において、キャラクターはリグやスキンウェイト、ブレンドシェイプによってメッシュ自体がグニャグニャと「変形（Deformation）」して動きます。
ここがOFFになっていると、キャラクターの手足や顔が動いた時の細かいスピード（ベクトル）が正しく出力されず、合成時にキャラの手足にブラーがかからなくなってしまいます。
※動かない背景アセットだけのカットであればOFFでも構いませんが、キャラクターがいるカットでは必ずONに設定してください。
「Instantaneous Shutter」の役割
ここにチェックを入れておくと、ビューアに表示されるメインの絵（Beautyなど）には直接ブラーがかかりません。
「カメラのシャッタースピードを0にして、クッキリしたブレのない絵をレンダリングしつつ、内部のデータ（Motion Vectorパス）にだけ正しい速度情報を書き込む」という、コンポ前提の仕込みを行うための重要なチェックボックスです。
AOVに「motionvector」を追加する

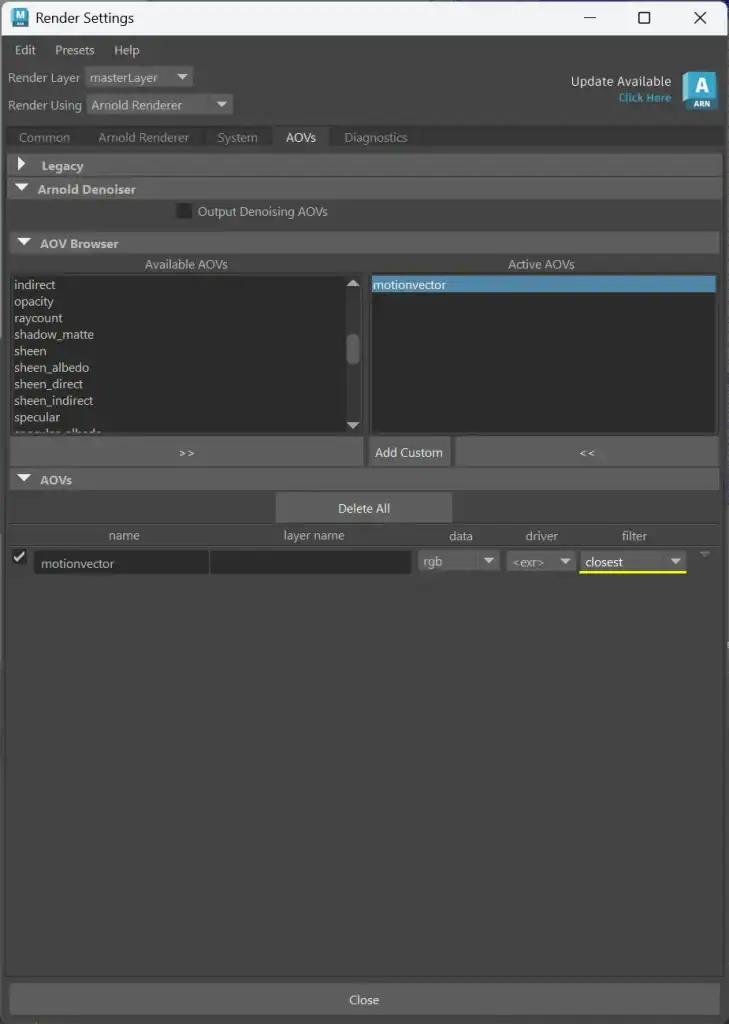

Render Settings の AOVs タブを開きます。
- Available AOVs のリストの中から、プリセットに用意されている
motionvectorを選択します。 - 「>>」ボタン を押して、Active AOVs（右側）に追加します。
- 画面下部のアクティブなAOVリスト（テーブル）にある
motionvectorのfilter項目を、デフォルトの<gaussian>からclosest（またはclosest_filter）に変更します。
なぜフィルターを「closest」にするのか？
diffuse や specular などの通常のカラーパスは、エッジをなめらかにするために <gaussian> フィルターを適用して、アンチエイリアス（適度なぼかし）をかけるのが正解です。

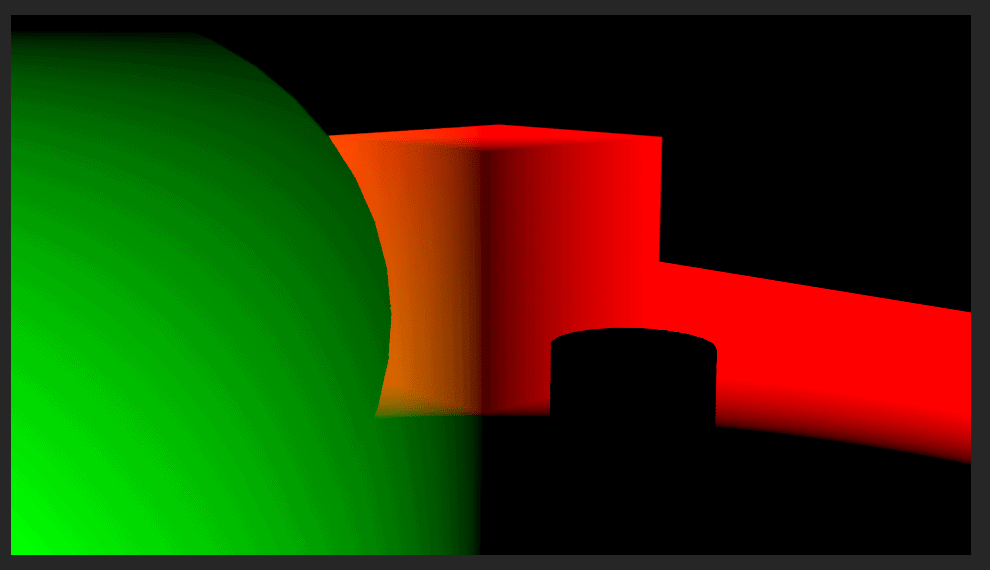

しかし、motionvector は色ではなく「移動速度の数値（データ）」そのものです。 ここにガウシアンフィルターがかかってしまうと、「動いている球体の端の数値」と「動いていない背景（数値ゼロ）の境界線」が、エッジ部分でグラデーション状にブレンド（混ざり合って）しまいます。
このブレンドされた中途半端な数値をFusionなどのコンポソフトに持ち込むと、球体のエッジの周りに不自然なノイズや歪み（アーティファクト）が発生する原因になってしまいます。
これを防ぎ、隣り合うピクセルの数値をブレンドせずに正確に保持するため、フィルターを closest に変更してください。
「aiMotionVector（カスタムAOV）」は不要？

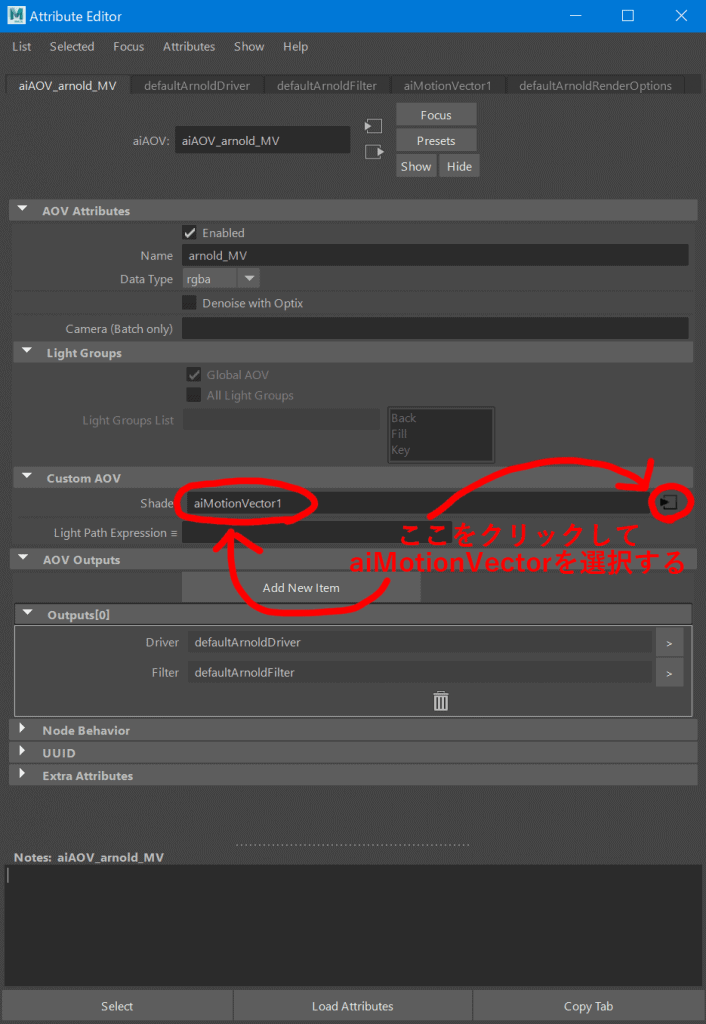

以前は、コンポジットツール（特にNukeなど）の認識の都合で、カスタムAOVを作って「aiMotionVector」という専用のシェーダーをアサインして出力するテクニックが必要な場合もありました。
しかし現在では、標準のプリセット「motionvector」を出力するだけで、DaVinci Resolve FusionでもNukeでも問題なくそのまま正確に扱えるようになっています。
そのため、現在は手順がシンプルで確実なプリセット一択で大丈夫です。
出力時・保存時の重要な2つの注意点
Motion Vectorは、カラー（色）ではなく「ピクセルがどの方向に何ピクセル動いたか」という精密な数値（データ）を保存するためのパスです。そのため、出力時には以下の2つのルールを必ず守ってください。
1. フォーマットは必ず「16bit Float（Half）」以上のOpenEXRで
一般的なJPGや8bitのPNGなどで出力してしまうと、速度情報が「256階調」に丸められてしまい、コンポソフトでブラーをかけた時にグラデーションがガビガビに階段状になってしまいます。
必ず、滑らかな階調を保てる16bit（Half）または32bit（Float）のOpenEXRでレンダリングしてください。
2. カラーマネジメントは適用しない（RAW / Non-Color）
ACEScg環境などでカラーマネジメントを行っている場合でも、Motion VectorにsRGBなどの色補正（ガンマなど）をかけてはいけません。
数値が歪んでしまい、ブラーの方向や強さが狂ってしまいます。
必ず、Motion VectorパスのColor Space（カラースペース）設定が「RAW」または「Non-Color」になっていることを確認してください。
まとめ ＆ 次回予告
今回のポイント：
- アニメーションシーンでは、キャラの手足の変形ブラーを出すために
Deformationは必ずON にする。 - メインの絵をブレさせないために
Instantaneous ShutterもON にする。 - 輪郭部分のノイズを防ぐため、AOV設定下部で
filterをclosestに変更する。 - 現在はカスタムシェーダー（aiMotionVector）を使わなくても、プリセットの
motionvectorだけでFusionもNukeも対応可能。 - 正確な速度データを保持するため、16bit以上のOpenEXR ＆ RAW（ノンカラー）で出力する。
このように仕込んだMotion Vectorを書き出せば、Maya側での重いブラー計算をスキップしつつ、コンポ側で自由自在にブラーの強さを調整できる無敵のアニメーション素材が完成します。
次回は、この書き出した素材を使って、DaVinci Resolve Fusionで実際に美しいモーションブラーを後乗せ合成する具体的なノードの組み方を解説します！
