ライティングをMayaのArnold RenderViewだけで決め切ると、「キーをもう少し落としたい」「リムの色を変えたい」のたびに再レンダーになります。Arnold編 で出した ライトグループ があれば、Fusion では 色と強さ をスライダーで試せます。
ただし、動かせるのは すでに画面に乗っている光 です。ライトの位置や影の形は2Dでは変わりません。そこが違うなら Maya に戻ります。
本記事は 【Maya×Arnold】Light Select（ライトグループ）AOV出力ガイド の続編（Fusion側）です。Vol.8は 2段構成 です。
- Arnold編（前提） …
AOV Light Groupと Beauty（RGBA）の All Light Groups でRGBA_Key/RGBA_Fill/RGBA_Rimを書き出す - 本記事（いまここ） … 加算Merge に組み込み、Color Gain で色と強さを調整する
前回（Vol.7） はモーションブラーをコンポで足す話でした。Vol.8は、キー／フィル／リムを分けて 色と強さをコンポで変える 話です。
今回やることのイメージは次のとおりです。
- マルチパートEXRから
RGBA_Key/RGBA_Fill/RGBA_Rimとemissionを読む - 3灯＋emission を加算し、Beauty と照合する
- Color Gain で作例を仕上げる … キーは暖色 + やや弱く、フィルは強さだけ落とす、リムはマゼンダ + 少し立てる(数値は後述)
- 一番下流で ACES Transform
このシーンのネオン（ライトセーバー）は青白く光ります。リムまで青にすると発光と区別がつきにくいので、リムはマゼンタにします。金色のトーラスは、緑のライトが当たると濁って見えやすいので、フィルに緑は使いません。Fill は色を乗せず、強さだけ落として主役にしないようにします。
※ 始める前に、Arnold編 どおり RGBA（All Light Groups オン）＋ emission のマルチパート OpenEXR を用意してください。背景とオブジェクトを別EXRに分けた素材は、本記事の作例には使いません。分けている場合は、レイヤーごとに本記事の加算をしたあと、Vol.3の Over で重ねます。
Vol.8を読む順番
【Maya×Arnold】Light Select（ライトグループ）AOV出力ガイド ← 前提（3D側・公開済み）
【Resolve Fusion Vol.8】Light Select入門｜Color Gainでライトの色と強さをコンポ調整 ← いま読んでいる記事（Fusion側）
連載の前後
なぜ「BeautyにColor Gain」だけでは足りないのか
Beauty 1枚に Color Gain をかけても、画面全体が明るくなったり色が乗ったりするだけで、キーとリムを別々 には触れません。
ライトグループは、最初から光を3枚に分けてレンダーしたものです。足す前に1枚ずつ Color Gain すれば、「キーだけ」「リムだけ」ができます。Vol.6の Cryptomatte が パーツ の狙い撃ちなら、Vol.8は ライト の狙い撃ちです。
| やりたいこと | 向いている手段 | 色・強さに使うノード |
|---|---|---|
| パーツだけ色を変える | Cryptomatte（Vol.6） | Color Corrector（CC） |
| キーライトだけ落とす | Light Select（本記事） | Color Gain（Clr） |
| 発光の Glow | emission（Vol.5） | （Blur＋加算など） |
今回使うシーンと素材

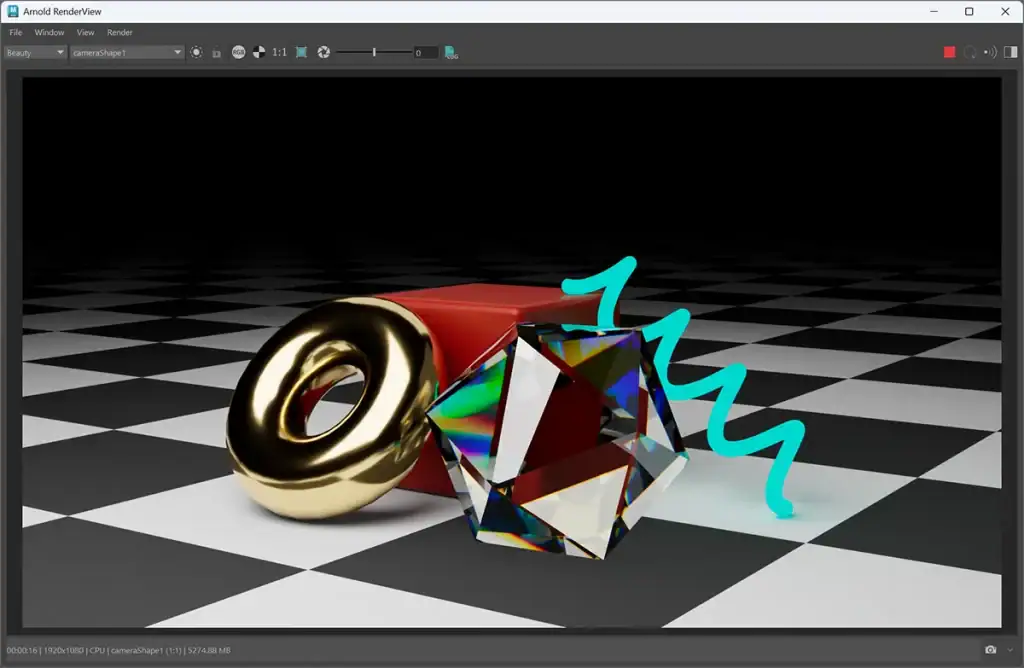

Arnold編 と同じく、Vol.1の幾何シーン（立方体・ゴールドのトーラス・ダイヤモンド・チェッカー地面・ネオン）を、背景とオブジェクトが分かれていない1本の EXR で読みます。
Loader で使う Part は次です。
| Part | 内容 |
|---|---|
RGBA | Beauty。比較用。加算チェーンにはつながない |
RGBA_Key / RGBA_Fill / RGBA_Rim | 各ライトグループ（表記が Key だけのこともある） |
emission | ネオン。ライトグループに乗らない |
Arnold編の答え合わせと同じ式です。
RGBA_Key ＋ RGBA_Fill ＋ RGBA_Rim ＋ emission ≒ Beauty（RGBA）
3灯だけだとネオンが無いぶん暗く見えます。でも正常です。
完成形のノード構成（先にこれだけ覚える）
graph TD
Loader_Key --> ColorGain_Key
Loader_Fill --> ColorGain_Fill
Loader_Rim --> ColorGain_Rim
ColorGain_Key --> Merge_Add1
ColorGain_Fill --> Merge_Add1
Merge_Add1 --> Merge_Add2
ColorGain_Rim --> Merge_Add2
Merge_Add2 --> Merge_Add3
Loader_Emission --> Merge_Add3
Merge_Add3 --> ACESTransform1
ACESTransform1 --> MediaOut1
Loader_Beauty --> ACESTransform2
%% 接続線の色設定（黄色＝メイン/背景、緑色＝前面/追加要素）
linkStyle 0 stroke:#e2cc62,stroke-width:2px;
linkStyle 1 stroke:#e2cc62,stroke-width:2px;
linkStyle 2 stroke:#e2cc62,stroke-width:2px;
linkStyle 3 stroke:#e2cc62,stroke-width:2px;
linkStyle 4 stroke:#8cc63f,stroke-width:2px;
linkStyle 5 stroke:#e2cc62,stroke-width:2px;
linkStyle 6 stroke:#8cc63f,stroke-width:2px;
linkStyle 7 stroke:#e2cc62,stroke-width:2px;
linkStyle 8 stroke:#8cc63f,stroke-width:2px;
linkStyle 9 stroke:#e2cc62,stroke-width:2px;
linkStyle 10 stroke:#e2cc62,stroke-width:2px;
linkStyle 11 stroke:#e2cc62,stroke-width:2px;Merge は Vol.1 と同じです。
- Apply Mode: Normal
- Alpha Gain: 0.0
- Additive: 1.0
- ACES Transform は一番下流
Beauty を足さない／素材加算と混ぜない
よくある失敗は、完成した Beauty の上に Key／Fill／Rim をさらに足す ことです。光が二重になります。
Vol.1 の diffuse＋specular＋… も、すでに全ライト込みです。そのチェーンの上に ライトグループを足しても二重です。どちらか一方にします。
| ルート | 中身 |
|---|---|
| 本記事 | Key＋Fill＋Rim＋emission。Beauty は 見比べ用 |
| Vol.1 | 素材AOVの加算。ライトグループは使わない |
Vol.1 ネットワークがある場合は、加算済み Beauty の 代わりに 本記事の加算結果を ACES Transform へつなぎます。
ステップ1：マルチパートEXRを読む
- Fusion ページで Loader を追加
- Arnold編 のマルチパート EXR を指定

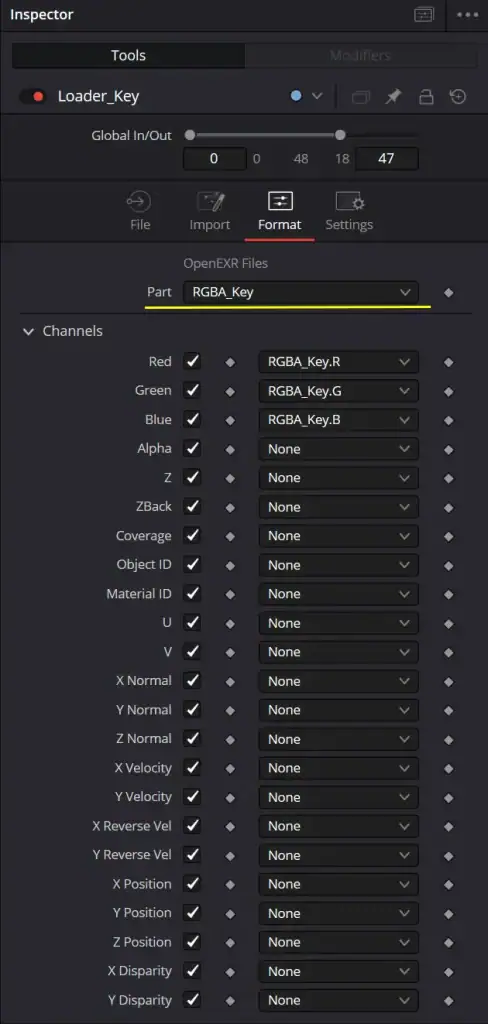

- Inspector の Format で Part を
RGBA_Keyに - Loader を複製し、Part を
RGBA_Fill、RGBA_Rim、emission、比較用のRGBAに変える
名前は Loader_Key / Loader_Fill / Loader_Rim / Loader_Emission / Loader_Beauty が分かりやすいです。

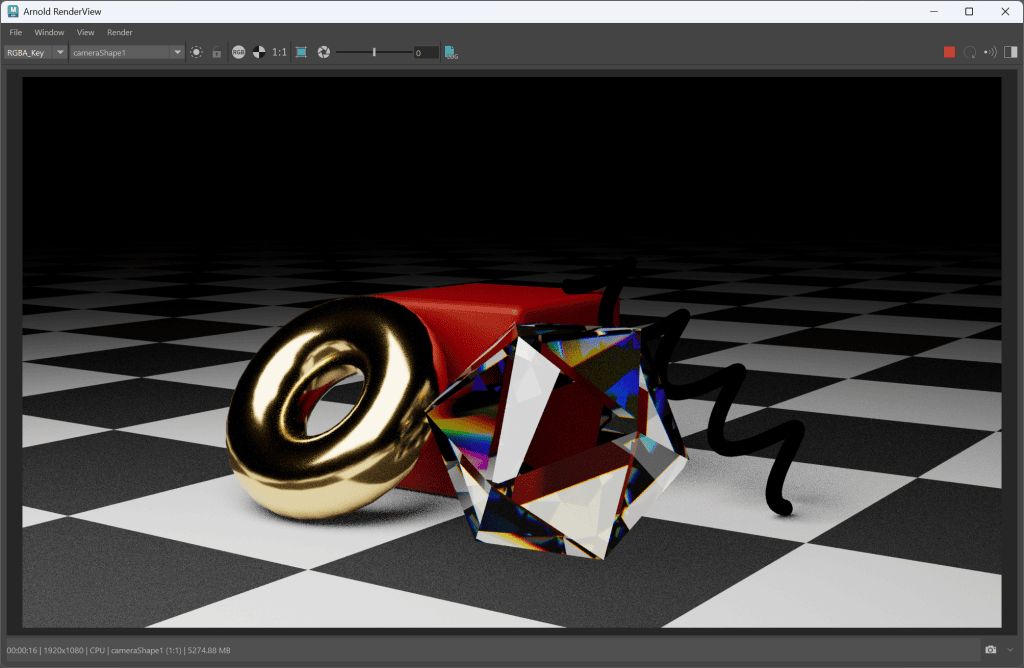

ビューアに Key だけ出すと、キーライトが当たっている部分だけの絵になります。Fill／Rim も同様です。それで正常です。 emission はネオンだけが残ります。

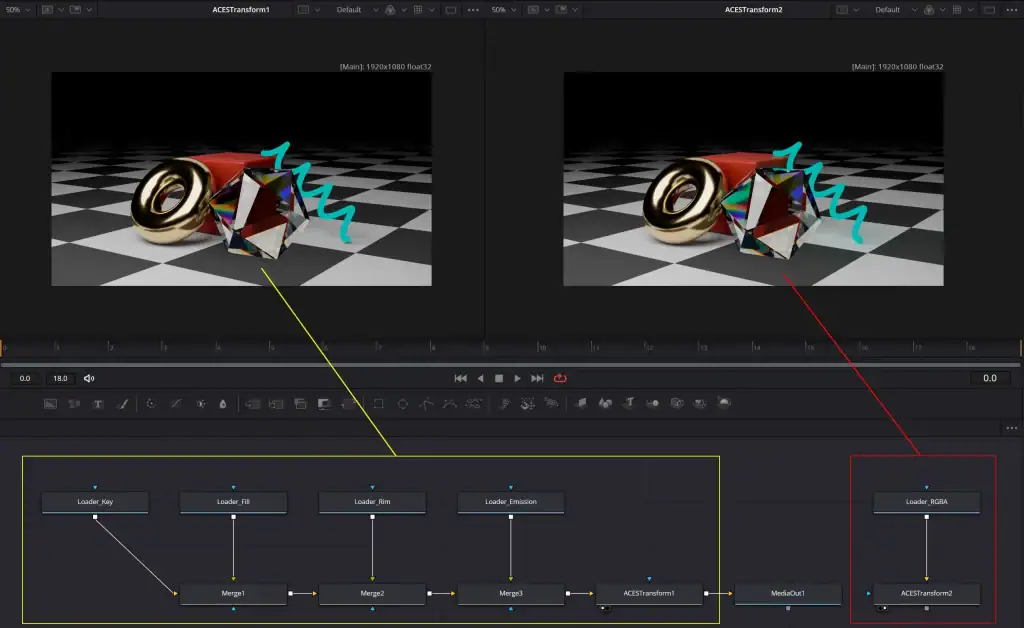

ステップ2：加算Mergeで足して Beauty と照合する
Color Gain を挿す前に、足すと Beauty に戻るか を確認します。ここがずれると、あとの色調整が全部信用できなくなります。
Loader_Keyを黄（Background）、Loader_Fillを緑（Foreground）で Merge（Alpha Gain 0 / Additive 1）- その出力を黄、
Loader_Rimを緑でもう1つ Merge - さらに黄、
Loader_Emissionを緑で Merge（同じ加算） - 左ビューア：
Loader_Beauty - 右ビューア：加算の出力（ACES Transform 前でも差は見える）
だいたい同じ明るさ・同じ陰影なら成功です。3灯のあとに emission を足す前は、ネオンが欠けて暗く見えます。
確認チェックリスト：
- 同じファイル・同じフレーム
- Part が
RGBA_Key/RGBA_Fill/RGBA_Rim/emissionで取り違えていない - Beauty を加算チェーンに つないでいない
- Merge がスクリーンや「普通の Over」になっていない
ステップ3：Color Gainで色と強さを変える
足し算が正しければ、各ライトの Loader と Merge のあいだに Color Gain を入れます。
Vol.6（Cryptomatte） ではシャツや笛の色を Color Corrector（CC） で変えました。今回はライトパス向けに、もうひとつ別のノード——Color Gain（Clr） を使います。Gain の RGB で「乗算の色と強さ」が素直に扱えるので、Key／Fill／Rim の調整に向いています。Shift+Space（Select Tool）で Color Gain または Clr と入力してください。
emission はまず触らず、3灯だけ色と強さを変えます。
graph TD
Loader_Key --> ColorGain_Key
ColorGain_Key --> Merge_Add1
Loader_Fill --> ColorGain_Fill
ColorGain_Fill --> Merge_Add2
Loader_Rim --> ColorGain_Rim
ColorGain_Rim --> Merge_Add3
%% 接続線の色設定（黄色＝メイン画像）
linkStyle 0 stroke:#e2cc62,stroke-width:2px;
linkStyle 1 stroke:#e2cc62,stroke-width:2px;
linkStyle 2 stroke:#e2cc62,stroke-width:2px;
linkStyle 3 stroke:#e2cc62,stroke-width:2px;
linkStyle 4 stroke:#e2cc62,stroke-width:2px;
linkStyle 5 stroke:#e2cc62,stroke-width:2px;今回の作例（色 + 強さ）
Arnold編ではライトは白・強さそのまま出しています。色も強さもここで変えます。
Color Gain の Gain タブは HEX ではなく、R / G / B を 0〜1 で入れます。Lift／Gamma は触らず、Gain だけ使います。
- 色を変える … Lock R/G/B をオフにして、チャンネル比率をずらす
- 強さだけ変える … Lock R/G/B をオンにして、3チャンネルを同じ倍率で上下する（または手で同じ値にする）
| ライト | やること | Gain（R / G / B）※出発点 |
|---|---|---|
| Key | 暖色にする ＋ やや弱くする | 0.90 / 0.65 / 0.50 |
| Fill | 色はそのまま（白）＋ 強さだけ落とす | 0.65 / 0.65 / 0.65（Lock オンで一括でも可） |
| Rim | マゼンタにする ＋ 輪郭を少し立てる | 1.15 / 0.75 / 0.98 |
Key がまだ赤いときは G／B を上げる。影が潰れる／薄いときは Fill の 0.65 を上下。リムが見えにくいときは Rim を少し上げます。判断は ACES Transform のあとで行います。
リムを青にしない理由は、このシーンの emission がすでに青白い からです。リムも青だと「発光」と「ライト」が同じ色温度になり、比較画像でも差が読み取りにくいです。マゼンタなら金の輪郭にも乗りやすく、ネオンとも分かれます。
キーの強さだけ落とす／リムの色だけ変える、でも手順は同じです。作例とアイキャッチは、色と強さの両方を少し動かした方が「Light Select で何ができるか」が伝わります。
ACEScg（リニア）での操作：
| やりたいこと | Color Gain で触るところ |
|---|---|
| 強く／弱く | Gain（乗算） |
| 色味 | Gain の RGB（または Saturation） |
| コントラスト | ライトパスではまず Gain と色。Gamma は後回し |
Lift／Gamma は最初は触らず、Gain だけで十分です。
ビューアは ACES Transform のあと（または MediaOut）で判断します。リニアのままだと色が極端に感じることがあります。
ACES Transform の設定は Vol.1と同じです。
- ACES Version： ACES 2.0
- Input Transform：
ACEScg - CSC - Output Transform：
sRGB piecewise

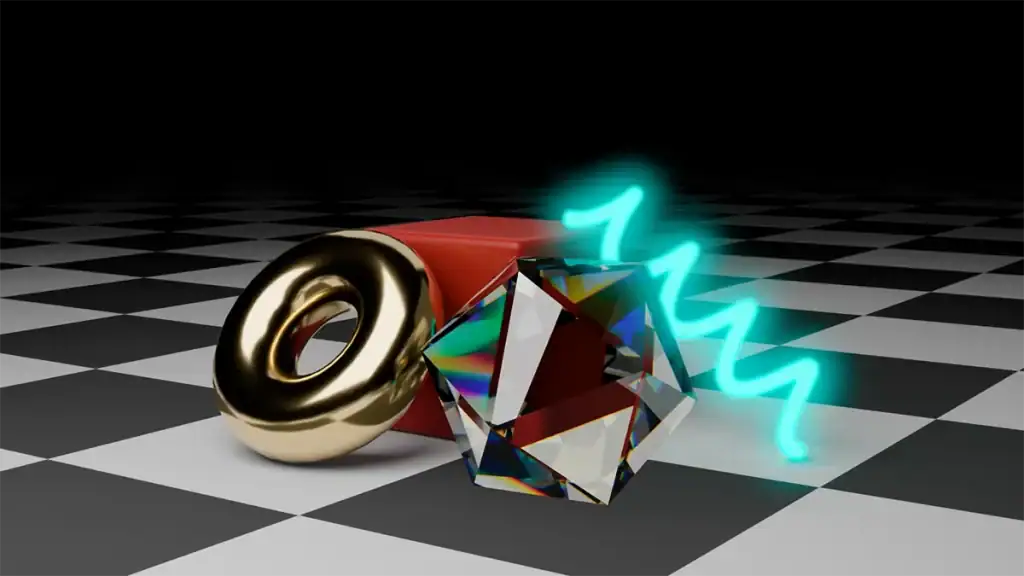

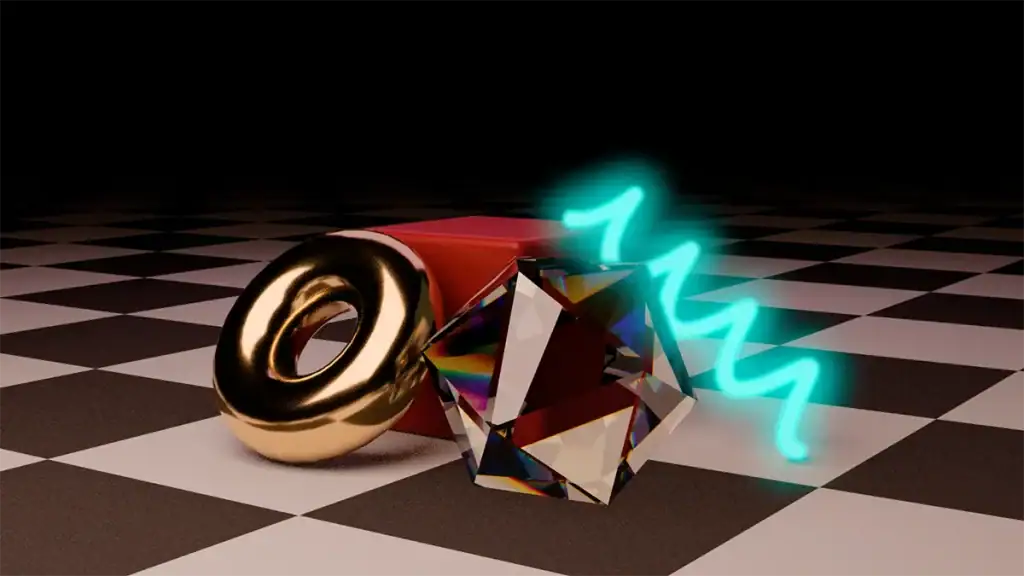

切り替えで見比べると分かりやすいです。左：Color Gain なし（白3灯＋emission ≒ Beauty）。右：Key＝暖色でやや弱く・Fill＝弱く・Rim＝マゼンタで少し立てる。
Vol.1パイプライン上の置き場所
ライト再構築の加算が終わった絵が、Vol.1でいう Beauty_Master 相当です。Vol.7の Vector Motion Blur を使うなら、その あと にブラー、ACES Transform は最後です。
Key／Fill／Rim（各Color Gain）＋ emission を加算
→（任意）Vector Motion Blur
→ ACES Transform
→ MediaOutCryptomatte（Vol.6）で一部だけ触りたくなったら、マスクは Color Gain 側へ。まずは画面全体の3灯で十分です。
制限：コンポではできないこと
- ライトの位置・回転・影の形 … 2Dの足し算では変わりません
- グループに入っていないライト … 足しても出てきません
- マテリアルの emission … ライトグループ外。このシーンでは別 Part として足す
- 反射の中のハイライトを物理的に正しく分離 … 近似です。破綻したら Maya のライトを直す
よくあるトラブルと対処
足すと Beauty より白い／飛んでいる
原因： Beauty とライトを両方足している。または Color Gain の Gain が初期から上がっている。
対処： Beauty は比較専用。Color Gain をデフォルトに戻してから足し算を再確認。
足すと Beauty より暗い
原因： グループ漏れ。または emission を足していない（このシーンではネオンが欠ける）。
対処： Arnold編 の確認リスト。3灯のあとに emission を加算する。
色を変えると変な縁・濁り
原因： ACES Transform が加算の前。または sRGB に焼いた PNG。
対処： Transform は最後。OpenEXR・ACEScg のまま Color Gain。
影が薄い
原因： Fill の Gain を上げすぎ。またはキーを下げすぎ。
対処： 1灯ずつ Color Gain をソロ（他の Gain を 0 付近）して、どれが悪さしているか見る。
調整のヒント
| やりたいこと | 触るところ |
|---|---|
| キーを暖色に／少し落とす | ColorGain_Key（例：0.90 / 0.65 / 0.50） |
| リムをマゼンタに／少し立てる | ColorGain_Rim（例：1.15 / 0.75 / 0.98） |
| フィルを抑える（強さだけ） | ColorGain_Fill を 0.65 / 0.65 / 0.65（Lock オン） |
| ネオン | emission はそのまま（Glow までやるなら Vol.5） |
| 最終確認 | ACES Transform → MediaOut |
まずは Rim をマゼンタ にして輪郭が分かるか見ると、ライトグループを出している実感がつかみやすいです。
まとめ
| ポイント | 内容 |
|---|---|
| 前提 | Arnold編 の RGBA＋All Light Groups と emission |
| ノード | 各ライト → Color Gain → 加算。最後に emission → ACES Transform |
| Merge | Normal ＋ Alpha Gain 0 ＋ Additive 1（Vol.1） |
| 答え合わせ | Key＋Fill＋Rim＋emission ≒ Beauty。Beauty 自体は足さない |
| 強さ・色 | Color Gain（Clr）。色＝RGB比率、強さ＝同じ倍率（Fillは Lock オンが分かりやすい） |
| 作例 | Key 0.90/0.65/0.50、Fill 0.65/0.65/0.65、Rim 1.15/0.75/0.98（合わなければ微調整。リムは青にしない） |
再レンダーなしでキーの強さを試せるようになると、「ちょっと暗いな」で Maya に戻る回数が減ります。足りないとき（影の形、ライトの位置）だけ3D側、という分け方です。
次回予告：Vol.9 Z-depth
次回 Vol.9 では 32-bit float の Z-depth を扱います。Arnold の 3D DOF と、Fusion での 2Dボケ・フォグの使い分けです。
